产品简介
设备级滤波器主要用来解决变频器类负载(如变频器、电磁炉、单晶炉、UPS等)的谐波 问题,这类负载具有三相6脉波整流的典型特征，以5次、7次、11次、13次谐波为主，谐波 电流高，对用电设备产生干扰。
设备级滤波器由进线电抗器、滤波支路和出线电抗器组成。进线电抗器用以隔离系统中 其它谐波源的高次谐波，滤波支路用以分流所配套负载所产生的5次、7次及高次谐波，出线 电抗器用以改变负载整流电源的伏安特性。滤波器成套装置还辅以温度开关、风机及保护显 示装置（选配件）。其中，保护显示装置可以显示进出线电压及电流的各次谐波情况，以及谐 波电流的滤除率，具有过压、过流保护功能。
主要作用：
ü 解决变频谐波问题 滤除变频器产生的谐波,谐波电流畸变率降到5%或10%以下；
ü 满足IEEE-519谐波限值
某些国家或地区，设备满足IEEE-519或类似标准的谐波限值方可接入系统用电，设备级 滤波器可以配套变频器使其满足挂网要求；
ü 增加设备使用寿命 减少配电电流可以有效降低输配电设备的工作温升，减少老化现象，保证材料的性能，延长设备使用寿命；
ü 提高变频节能效果 一是提高功率因数，减少视在电流；二是明显降低高次谐波畸变，减少高次谐波损耗；
ü 提高系统可靠性 有效降低重负荷时负荷率，减小视在电流，抑制谐波畸变，降低暂态过电压，减小电压电流变化率，保证用电可靠性。
产品型号说明

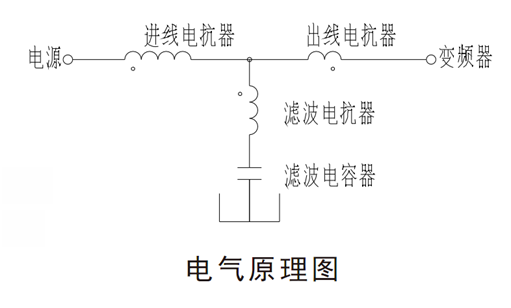

电气原理图
使用条件
1、滤波效果：额定负荷时THDI<10%或THDI<5%；
2、电源电压：AC380V±10%，50Hz，3相输入频率：50HZ；
3、电源条件：不平衡度<1%,THDV<2%；
4、电源阻抗：1.5~6%；
5、环境温度（运行）：满载条件下：-40℃～+50℃；
6、海拔高度：≤2000m；相对湿度：≤95%，无凝露。

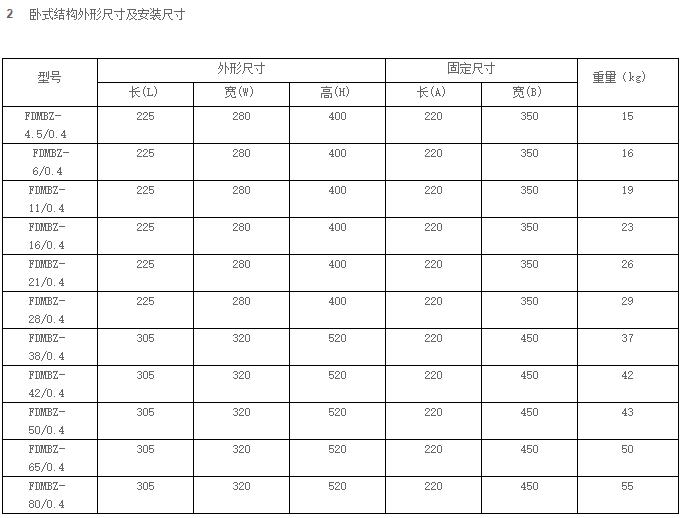

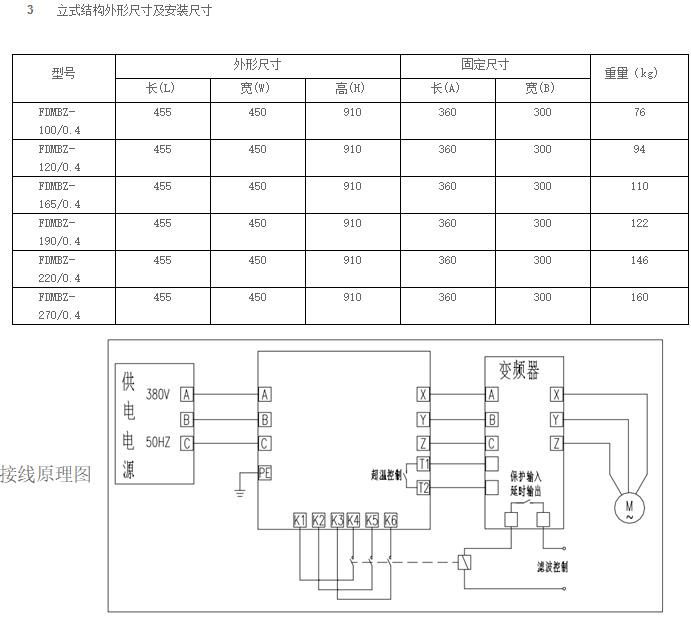

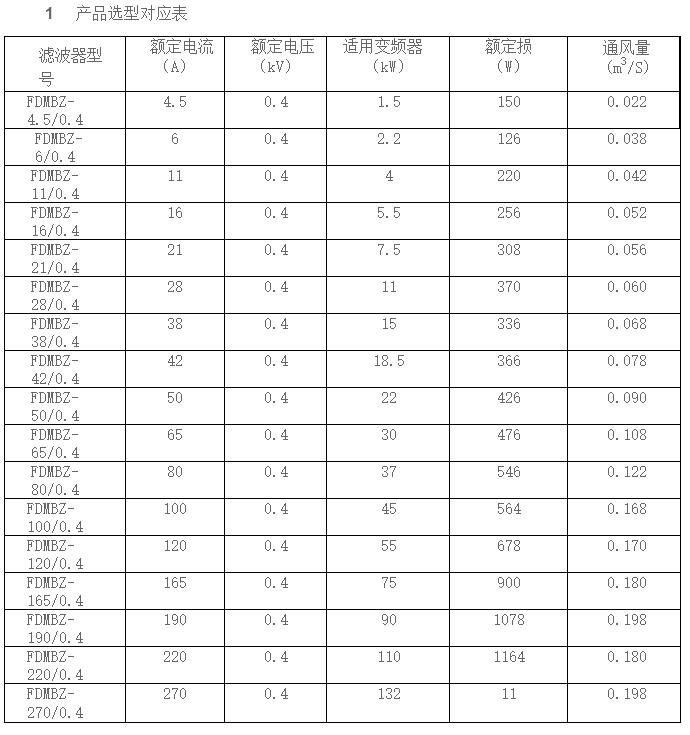

选型列表
