目前，现代企业更加注重智能化、现代化的同时，却使得谐波、电压波动闪变、三相不平衡等电能质量问题变得尤为严重。在低压配电系统中，存在复杂谐波源，如轧机、电炉、焊机、密炼机、充电机等。这些负载产生较复杂的谐波电流，危及配电系统的正常运行，甚至引发严重的电气事故；同时无功功率低下，生产效率亟待提高。传统的无源技术因其先天局限性很难综合解决这些问题。尤其对于商建、医院、数据中心、通讯等现代建筑，大量LED、变频器、调光灯、空调等的接入，大大加重了谐波危害，同时其大量基于自动化控制，对电网兼容性提出更高的要求，迫切需要一种高效的综合性解决方案。
FDM低压混合动力补偿柜（滤波型）是基于有源滤波模块与无源补偿滤波技术的新型滤波器。它同时兼备了滤除系统谐波和补偿系统无功功率的功能，满足了用户对无功补偿和谐波治理的双重需求。
主要功能
全能补偿——有源滤波技术进行高效补偿全频谱谐波；并实时控制无源模块进行动态调节无功；
节能增效——减少线路损耗及变压器损耗、提高功率因数、增加线路及变压器的供电裕量，增容节能效果明显。
稳定系统——消除谐波的危害、抑制电压波动及系统谐振，提高系统的稳定性与可靠性。
性能特点
先进：专业仿真软件计算、设计、校验，有源与无源滤波技术组合，产品性价比高。
高效：低压混合动力补偿柜
装置可滤除2～51次谐波,谐波滤除率可高达95％(THDi)。
灵活：从感性到容性的双向动态无缝无功功率调节。
快速：响应速度快，谐波补偿电流完全响应时间小于10ms，投切响应时间20ms。
稳定：可单相动态调节，改善负荷不平衡；抑制系统振荡，提高系统稳定性；无源支路采用过零投切，投切无振荡。
可靠：保护措施完善，具有系统过压、欠压保护；输出过流、过热保护；控制综合保护等功能，保证装置长期稳定运行，无设备过载之忧。
智能控制：混合滤波补偿集成控制；整套设备采用一个智能操控单元，既控制有源滤波模块的实时滤波，又控制无源补偿模块的自动投切。
模块化技术：单柜集成有源和无源模块，有源模块无缝并联，容量自由选择，任意扩展。
完善的智能操控系统：采用最新型全彩触摸屏的智能操控单元，界面友好，操作简单方便；显示界面可以实时显示电压、电流、负载谐波和设备输出谐波等波形、幅值及频谱等各类参数；实时故障记录和事件记录。
技术参数
工作原理

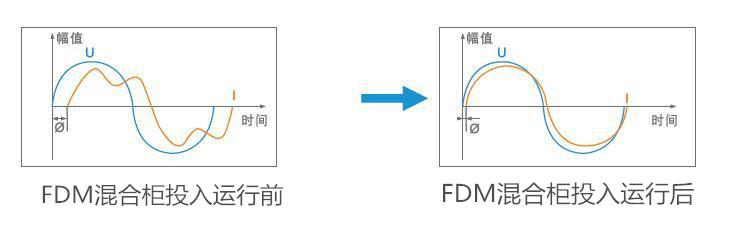

FDM低压混合动力补偿柜装置（滤波型）包含动态无源模块与有源滤波模块二部分，共同承担无功补偿与谐波治理的任务。其工作原理是，无源模块包括多组偏调谐支路，主要动态调节无功并抑制特征次的负载谐波电流；同时有源滤波模块动态消除谐波（系统无功补偿）。
技术参数
额定电压：AC400~AC690V ±15%
额定频率：50/60 Hz
滤除谐波次数： 2~51次
滤波效率：可达95%
调节范围：从感性无功到容性无功双向连续无缝调节
响应时间：＜10ms
工作方式：连续工作
结构形式：柜式
环境温度：-10℃~+45℃
相对湿度：≤95% 不凝露
海拔高度：4000m以下(2000米以上按标准规定折算)
防护等级：IP20/30
FDM低压混合动力补偿柜（滤波型）

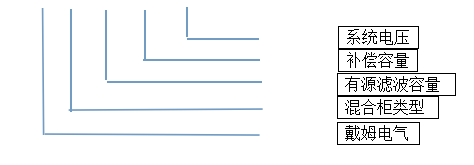

型号：FDMAF(25~300)A/(50~450)/400V
例：FDM AF 100A /200 /400V
