FDM低压混合动力补偿柜(补偿型)

2023-05-21

在诸如焊机、提升机、轧机、密炼机等冲击性负荷的低压配电系统中,存在负荷波动大且变化快、冲击性强、具备典型谐波特征,并伴有电压波动、电压跌落及三相不平衡等现象,无源动态无功补偿不能满足配电系统治理的要求,而有源滤波技术也因容量限制和价格的原因,造成工程推广应用的局限。

FDM低压混合动力补偿柜(补偿型)专门针对这一类负载工况的专业设计。该装置主要由有源无功发生模块和无源补偿模块二部分组成,实时精确的无功补偿,同对由无功冲击引起的电压跌落与电压波动具有极佳的稳压作用。该装置针对波动负载进行快速有效的动态无功补偿,对电压波动与闪变、负荷不平衡、功率因数及谐波进行综合治理,具有突出的补偿、稳压和增容等电能质量综合改善作用,节能降耗效果明显。

主要功能

全能补偿--有源无功发生模块实现从与感性到容性双向无缝调节,并实时控制无源模块进行动态调节无功,实现精确功率因数控制;

节能增效--减少线路损耗及变压器损耗、提高功率因数、增加线路及变压器的供电裕量,增容节能效果明显。

稳定系统--提高系统的稳定性与可靠性:

抑制电压波动与闪变、稳定系统电压;

提高瞬变的稳态极限,使系统运行更加稳定;

增加小干扰下的阻尼,增强电压控制能力及稳定性;

单相动态调节,平衡三相有功输出,抑制电网负序分量。

性能特点

智能控制:集成控制及单元一体化;整套设备采用一个智能操控单元,既控制有源无功发生模块的无缝双向调节无功,又控制无源补偿模块的自动投切。

模块化技术:单柜集成有源和无源模块,有源模块无缝并联,容量自由选择,任意扩展。

优化:专业仿真软件计算、设计、校验,有源与无源技术组合,滤波与补偿兼具,性价比高。

高效:固定滤除系统特征次谐波,从感性到容性单相双向动态无缝无功调节。

快速:响应速度快。完全响应时间小于10ms。

稳定:抑制电压波动与闪变、稳定系统电压,使系统运行更加稳定。

单相动态调节,平衡系统的三相有功输出,抑制电网负序分量。

节能:节电效果明显,经济效益显著。

扩展:滤波补偿模块容量不受限制,有源无功发生模块可扩展并联运行。

完善的智能操控系统:

采用最新型触摸屏的智能操控单元,界面友好,操作简单方便;显示界面可以实时显示电压、电流、负载谐波和设备输出谐波等波形、幅值及频谱等各类参数;实时故障记录和事件记录。

保护:具有系统过压、欠压保护;输出过流、过热保护;控制压欠压保护等功能。

技术参数

工作原理

无源补偿模块对系统进行容性无功补偿;有源无功发生模块可快速提供从感性到容性的双向无缝无功功率进行差额补差。根据系统无功需求及稳压要求,有源无功发生模块适时输出感性或容性无功,用于调节和平衡系统的无功功率及电压。

ΣQ = QC+Q负载+QSVG ≈ 0 (或某一常数)

如上式所示,当负荷无功需求较小时,其输出感性无功,与无源补偿模块的容性无功相抵消,从而保证系统无功平衡;当负载无功需求较大时,有源无功发生器部分提供容性无功与无源补偿模块的容性无功相加,从而保证系统较高功率因数。因此可实现无功功率的精确补偿,恒定系统的功率因数和电压。

性能参数

额定电压:0.4~0.69kV

额定频率:50/60 Hz

谐波次数:抑制特定次谐波

功率因数:0.95或设定值;

响应时间: 10ms

工作方式:连续工作

FDM低压混合动力补偿柜(补偿型)

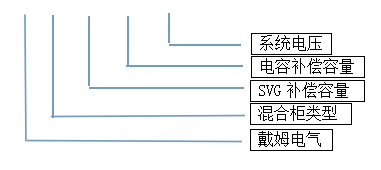

型号:FDMSVG(25~300)/(50~450)/400V
